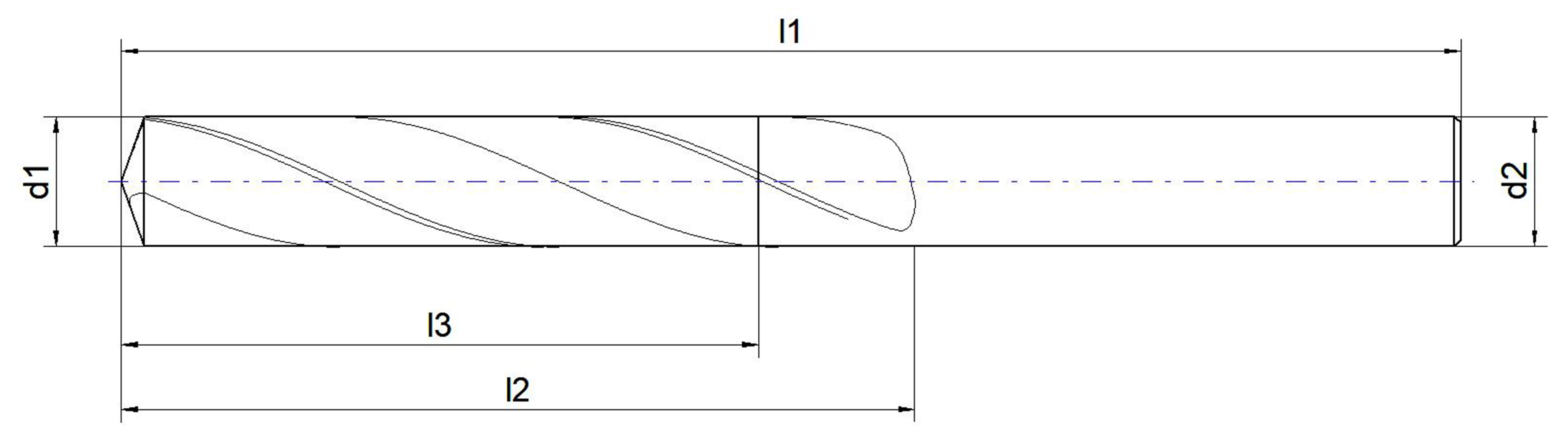

VHM-Universal-Spiralbohrer 5xd ohne IK

E.3665.1

Schnittdaten

Produktdatenblatt (pdf) herunterladen

Geeignet für Material

(Anklicken für Materialeignung)

Allgemeine Baustähle/Automatenstähle

Material	<500 N/mm²	<700 N/mm²	<850 N/mm²	<1000 N/mm²	<1400 N/mm²
Eignung

Vergütungsstähle

Material	<850 N/mm²	<1000 N/mm²	<1400 N/mm²	>1400 N/mm²
Eignung

Rost- und säurebeständige Stähle

Material	<700 N/mm²	>700 N/mm²
Eignung

Gusseisen und Gusseisenlegierungen

Material	Gusseisen bis 180 HB	Temper-<br>guss	Gusseisen mit Kugel-<br>graphit
Eignung

Ne-Metalle, Kunststoffe, Graphit

Material	AL & AL-Legierungen bis 6% Si	AL & AL-Legierungen unter 12% Si	AL-Legierungen über 12% Si	Kupfer, Messing, Bronze, Rotguss	Kunststoff- Thermoplaste	Kunststoff- Duroplaste	GFK/CFK	Graphit
Eignung

Sonderlegierungen & Titan

Material	Inconel, Hastelloy, Nimonic, Monel	Titan
Eignung

Gehärteter Stahl

Material	45-55 HRC	55-60 HRC	60-65 HRC
Eignung

Artikel-Nr.	M 1,1 M 1,2 - M 2 M 3 M 3 x 0,25 M 3,5 x 0, M 4 M 4 x 0,5 M 4,5 M 4,5 x 0, M 5 M 5 x 0,75 M 5 x 0,5 M 5,5 M 5,5 x 0, M 6 M 6 x 0,75 M 6 x 0,5 M 7 M 7 x 0,75 M 7 x 0,5 M 8 M 8 x 1 M 8 x 0,75 M 8 x 0,5 M 9 M 9 x 1 M 9 x 0,75 M 9 x 0,5 M 10 M 10 x 1 M 10 x 0,7 M 10 x 0,5 M 11 x 1 M 11 x 0,7 M 12 M 12 x 1 M 12 x 0,7	- M 1,4 M 2 M 2,2 M 2,3 M 3 M 3,5 M 4 M 4 x 0,5 M 4,5 M 4,5 x 0, M 5 M 5 x 0,5 M 5,5 M 6 / M5,5 M 6 x 0,75 M 6 x 0,5 M 7 M 7 x 0,75 M 8 M 8 x 1 M 8 x 0,75 M 8 x 0,5 M 9 M 9 x 1 M 9 x 0,75 M 10 M 10 x 1,2 M 10 x 1 M 10 x 0,7 M 11 M 11 x 1 M 12 / M11 M 12 x 1,5 M 12 x 1,2 M 12 x 1 M 14 M 14 x 1,5 M 14 x 1,2 M 14 x 1 M 16 / M 1 M 16 x 1,5 M 16 x 1 M 18 M 18 x 2 M 20 M 22	1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.65 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.55 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7 7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 8 8.1 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.2 9.3 9.4 9.5 9.6 9.7 9.8 9.9 10 10.1 10.2 10.3 10.4 10.5 10.6 10.7 10.8 10.9 11 11.1 11.2 11.3 11.4 11.5 11.6 11.7 11.8 11.9 12 12.2 12.3 12.5 12.8 13 13.5 13.8 14 14.5 14.8 15 15.5 15.8 16 16.5 16.8 17 17.5 17.8 18 18.5 19 19.5 20	57 67 75 83 91 104 117 125 135 143 155 153	10 12 16 21 28 36 44 53 61 71 77 83 93 101	7 10 13 16 19 23 29 35 43 49 56 60 63 71 77	3,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0
E.3665.1.0100	M 1,1	-	1	57	10	7	3,0
E.3665.1.0110	M 1,2	M 1,4	1.1	57	12	10	3,0
E.3665.1.0120	-	-	1.2	57	12	10	3,0
E.3665.1.0130	-	-	1.3	57	12	10	3,0
E.3665.1.0140	-	-	1.4	57	12	10	3,0
E.3665.1.0150	-	-	1.5	57	12	10	3,0
E.3665.1.0160	-	M 2	1.6	57	16	13	3,0
E.3665.1.0170	-	-	1.7	57	16	13	3,0
E.3665.1.0180	M 2	M 2,2	1.8	57	16	13	3,0
E.3665.1.0190	-	M 2,3	1.9	57	16	13	3,0
E.3665.1.0200	-	-	2	57	21	16	3,0
E.3665.1.0210	-	-	2.1	57	21	16	3,0
E.3665.1.0220	-	-	2.2	57	21	16	3,0
E.3665.1.0230	-	-	2.3	57	21	16	3,0
E.3665.1.0240	-	-	2.4	57	21	16	3,0
E.3665.1.0250	-	M 3	2.5	57	21	16	3,0
E.3665.1.0260	-	-	2.6	57	21	19	3,0
E.3665.1.0270	-	-	2.7	57	21	19	3,0
E.3665.1.0280	M 3	-	2.8	57	21	19	3,0
E.3665.1.0290	M 3 x 0,25	M 3,5	2.9	57	21	19	3,0
E.3665.1.0300	-	-	3	67	28	23	6,0
E.3665.1.0310	-	-	3.1	67	28	23	6,0
E.3665.1.0320	-	-	3.2	67	28	23	6,0
E.3665.1.0330	M 3,5 x 0,	M 4	3.3	67	28	23	6,0
E.3665.1.0340	-	-	3.4	67	28	23	6,0
E.3665.1.0350	-	M 4 x 0,5	3.5	67	28	23	6,0
E.3665.1.0360	-	-	3.6	67	28	23	6,0
E.3665.1.0370	M 4	M 4,5	3.7	67	28	23	6,0
E.3665.1.0380	M 4 x 0,5	-	3.8	75	36	29	6,0
E.3665.1.0390	-	-	3.9	75	36	29	6,0
E.3665.1.0400	-	M 4,5 x 0,	4	75	36	29	6,0
E.3665.1.0410	-	-	4.1	75	36	29	6,0
E.3665.1.0420	M 4,5	M 5	4.2	75	36	29	6,0
E.3665.1.0430	M 4,5 x 0,	-	4.3	75	36	29	6,0
E.3665.1.0440	-	-	4.4	75	36	29	6,0
E.3665.1.0450	-	M 5 x 0,5	4.5	75	36	29	6,0
E.3665.1.0460	-	M 5,5	4.6	75	36	29	6,0
E.3665.1.0465	M 5	-	4.65	75	36	29	6,0
E.3665.1.0470	M 5 x 0,75	-	4.7	75	36	29	6,0
E.3665.1.0480	M 5 x 0,5	-	4.8	83	44	35	6,0
E.3665.1.0490	-	-	4.9	83	44	35	6,0
E.3665.1.0500	-	M 6 / M5,5	5	83	44	35	6,0
E.3665.1.0510	M 5,5	-	5.1	83	44	35	6,0
E.3665.1.0520	-	M 6 x 0,75	5.2	83	44	35	6,0
E.3665.1.0530	M 5,5 x 0,	-	5.3	83	44	35	6,0
E.3665.1.0540	-	-	5.4	83	44	35	6,0
E.3665.1.0550	-	M 6 x 0,5	5.5	83	44	35	6,0
E.3665.1.0555	-	-	5.55	83	44	35	6,0
E.3665.1.0560	M 6	-	5.6	83	44	35	6,0
E.3665.1.0570	M 6 x 0,75	-	5.7	83	44	35	6,0
E.3665.1.0580	M 6 x 0,5	-	5.8	83	44	35	6,0
E.3665.1.0590	-	-	5.9	83	44	35	6,0
E.3665.1.0600	-	M 7	6	83	44	35	6,0
E.3665.1.0610	-	-	6.1	91	53	43	8,0
E.3665.1.0620	-	M 7 x 0,75	6.2	91	53	43	8,0
E.3665.1.0630	-	-	6.3	91	53	43	8,0
E.3665.1.0640	-	-	6.4	91	53	43	8,0
E.3665.1.0650	-	-	6.5	91	53	43	8,0
E.3665.1.0660	M 7	-	6.6	91	53	43	8,0
E.3665.1.0670	M 7 x 0,75	-	6.7	91	53	43	8,0
E.3665.1.0680	M 7 x 0,5	M 8	6.8	91	53	43	8,0
E.3665.1.0690	-	-	6.9	91	53	43	8,0
E.3665.1.0700	-	M 8 x 1	7	91	53	43	8,0
E.3665.1.0710	-	-	7.1	91	53	43	8,0
E.3665.1.0720	-	M 8 x 0,75	7.2	91	53	43	8,0
E.3665.1.0730	-	-	7.3	91	53	43	8,0
E.3665.1.0740	M 8	-	7.4	91	53	43	8,0
E.3665.1.0750	-	M 8 x 0,5	7.5	91	53	43	8,0
E.3665.1.0760	M 8 x 1	-	7.6	91	53	43	8,0
E.3665.1.0770	M 8 x 0,75	-	7.7	91	53	43	8,0
E.3665.1.0780	M 8 x 0,5	M 9	7.8	91	53	43	8,0
E.3665.1.0790	-	-	7.9	91	53	43	8,0
E.3665.1.0800	-	M 9 x 1	8	91	53	43	8,0
E.3665.1.0810	-	-	8.1	104	61	49	10,0
E.3665.1.0820	-	M 9 x 0,75	8.2	104	61	49	10,0
E.3665.1.0830	-	-	8.3	104	61	49	10,0
E.3665.1.0840	M 9	-	8.4	104	61	49	10,0
E.3665.1.0850	-	M 10	8.5	104	61	49	10,0
E.3665.1.0860	M 9 x 1	-	8.6	104	61	49	10,0
E.3665.1.0870	M 9 x 0,75	-	8.7	104	61	49	10,0
E.3665.1.0880	M 9 x 0,5	M 10 x 1,2	8.8	104	61	49	10,0
E.3665.1.0890	-	-	8.9	104	61	49	10,0
E.3665.1.0900	-	M 10 x 1	9	104	61	49	10,0
E.3665.1.0910	-	-	9.1	104	61	49	10,0
E.3665.1.0920	-	M 10 x 0,7	9.2	104	61	49	10,0
E.3665.1.0930	M 10	-	9.3	104	61	49	10,0
E.3665.1.0940	-	-	9.4	104	61	49	10,0
E.3665.1.0950	-	M 11	9.5	104	61	49	10,0
E.3665.1.0960	M 10 x 1	-	9.6	104	61	49	10,0
E.3665.1.0970	M 10 x 0,7	-	9.7	104	61	49	10,0
E.3665.1.0980	M 10 x 0,5	-	9.8	104	61	49	10,0
E.3665.1.0990	-	-	9.9	104	61	49	10,0
E.3665.1.1000	-	M 11 x 1	10	104	61	49	10,0
E.3665.1.1010	-	-	10.1	117	71	56	12,0
E.3665.1.1020	-	M 12 / M11	10.2	117	71	56	12,0
E.3665.1.1030	-	-	10.3	117	71	56	12,0
E.3665.1.1040	-	-	10.4	117	71	56	12,0
E.3665.1.1050	-	M 12 x 1,5	10.5	117	71	56	12,0
E.3665.1.1060	M 11 x 1	-	10.6	117	71	56	12,0
E.3665.1.1070	M 11 x 0,7	-	10.7	117	71	56	12,0
E.3665.1.1080	-	M 12 x 1,2	10.8	117	71	56	12,0
E.3665.1.1090	-	-	10.9	117	71	56	12,0
E.3665.1.1100	-	M 12 x 1	11	117	71	56	12,0
E.3665.1.1110	-	-	11.1	117	71	56	12,0
E.3665.1.1120	M 12	-	11.2	117	71	56	12,0
E.3665.1.1130	-	-	11.3	117	71	56	12,0
E.3665.1.1140	-	-	11.4	117	71	56	12,0
E.3665.1.1150	-	-	11.5	117	71	56	12,0
E.3665.1.1160	M 12 x 1	-	11.6	117	71	56	12,0
E.3665.1.1170	M 12 x 0,7	-	11.7	117	71	56	12,0
E.3665.1.1180	-	-	11.8	117	71	56	12,0
E.3665.1.1190	-	-	11.9	117	71	56	12,0
E.3665.1.1200	-	M 14	12	117	71	56	12,0
E.3665.1.1220	-	-	12.2	125	77	60	14,0
E.3665.1.1230	-	-	12.3	125	77	60	14,0
E.3665.1.1250	-	M 14 x 1,5	12.5	125	77	60	14,0
E.3665.1.1280	-	M 14 x 1,2	12.8	125	77	60	14,0
E.3665.1.1300	-	M 14 x 1	13	125	77	60	14,0
E.3665.1.1350	-	-	13.5	125	77	60	14,0
E.3665.1.1380	-	-	13.8	125	77	60	14,0
E.3665.1.1400	-	M 16 / M 1	14	125	77	60	14,0
E.3665.1.1450	-	M 16 x 1,5	14.5	135	83	63	16,0
E.3665.1.1480	-	-	14.8	135	83	63	16,0
E.3665.1.1500	-	M 16 x 1	15	135	83	63	16,0
E.3665.1.1550	-	M 18	15.5	135	83	63	16,0
E.3665.1.1580	-	-	15.8	135	83	63	16,0
E.3665.1.1600	-	M 18 x 2	16	135	83	63	16,0
E.3665.1.1650	-	-	16.5	143	93	71	18,0
E.3665.1.1680	-	-	16.8	143	93	71	18,0
E.3665.1.1700	-	-	17	143	93	71	18,0
E.3665.1.1750	-	M 20	17.5	143	93	71	18,0
E.3665.1.1780	-	-	17.8	143	93	71	18,0
E.3665.1.1800	-	-	18	143	93	71	18,0
E.3665.1.1850	-	-	18.5	155	101	77	20,0
E.3665.1.1900	-	-	19	155	101	77	20,0
E.3665.1.1950	-	M 22	19.5	155	101	77	20,0
E.3665.1.2000	-	-	20	153	101	77	20,0
