HSSE/PM - Gewindeformer

E.1813.1

Schnittdaten

Produktdatenblatt (pdf) herunterladen

Geeignet für Material

(Anklicken für Materialeignung)

Allgemeine Baustähle/Automatenstähle

Material	<500 N/mm²	<700 N/mm²	<850 N/mm²	<1000 N/mm²	<1400 N/mm²
Eignung

Vergütungsstähle

Material	<850 N/mm²	<1000 N/mm²	<1400 N/mm²	>1400 N/mm²
Eignung

Rost- und säurebeständige Stähle

Material	<700 N/mm²	>700 N/mm²
Eignung

Gusseisen und Gusseisenlegierungen

Material	Gusseisen bis 180 HB	Temper-<br>guss	Gusseisen mit Kugel-<br>graphit
Eignung

Ne-Metalle, Kunststoffe, Graphit

Material	AL & AL-Legierungen bis 6% Si	AL & AL-Legierungen unter 12% Si	AL-Legierungen über 12% Si	Kupfer, Messing, Bronze, Rotguss	Kunststoff- Thermoplaste	Kunststoff- Duroplaste	GFK/CFK	Graphit
Eignung

Sonderlegierungen & Titan

Material	Inconel, Hastelloy, Nimonic, Monel	Titan
Eignung

Gehärteter Stahl

Material	45-55 HRC	55-60 HRC	60-65 HRC
Eignung

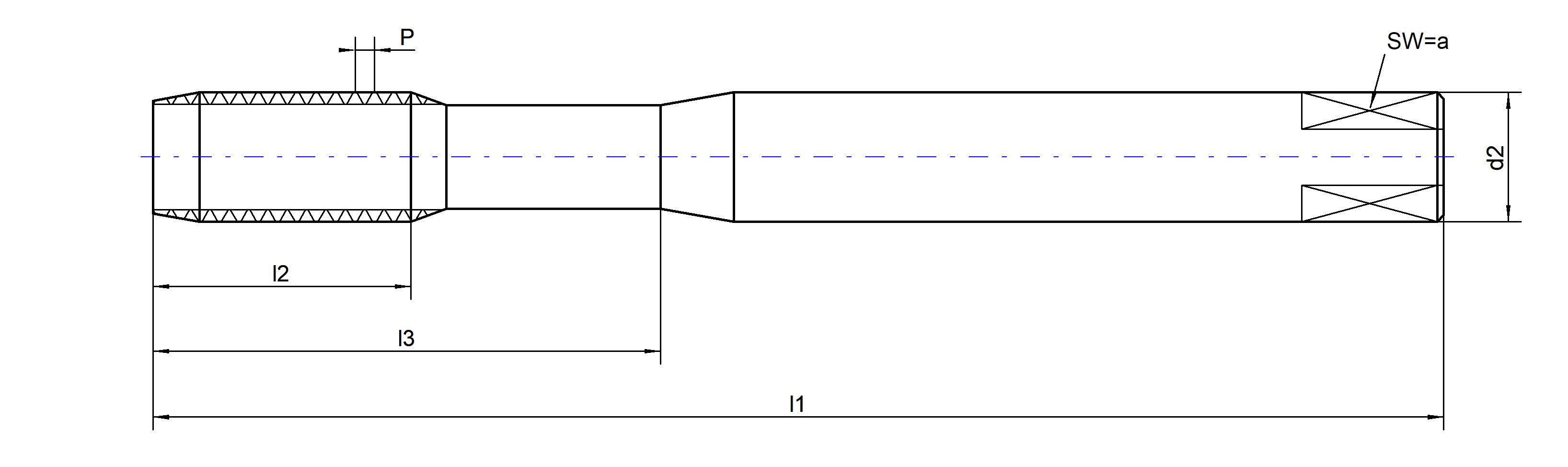

Artikel-Nr.	M 1 M 1,4 M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 4,5 M 5 M 5,5 M 6 M 7 M 8 M 9 M 10 M 11 M 12 M 14 M 16 M 18 M 20 M 22 M 24	0.89 1.27 1.44 1.82 2.3 2.8 3.25 3.7 4.15 4.65 5.1 5.55 6.55 7.45 8.45 9.35 10.35 11.2 13.1 15.1 16.8 18.8 20.8 22.6	40 45 50 56 63 70 80 90 100 110 125 140 160	5.5 7 8 9 10 11 12 14 16 18 20 22 24 25 27 32 36	- 14 18 20 21 25 30 35 39	2,5 2,8 3,5 4,0 4,5 6,0 7,0 8,0 9,0 10,0 11,0 12,0 14,0 16,0 18,0	2,1 2,7 3 3,4 4,9 5,5 6,2 7,0 8,0 9,0 11,0 12,0 14,5	2174	0,25 0,3 0,35 0,4 0,45 0,5 0,6 0,7 0,75 0,8 0,9 1,0 1,25 1,5 1,75 2,0 2,5 3,0
E.1813.1.M01	M 1	0.89	40	5.5	-	2,5	2,1	2174	0,25
E.1813.1.M014	M 1,4	1.27	40	7	-	2,5	2,1	2174	0,3
E.1813.1.M016	M 1,6	1.44	40	8	-	2,5	2,1	2174	0,35
E.1813.1.M02	M 2	1.82	45	9	-	2,8	2,1	2174	0,4
E.1813.1.M025	M 2,5	2.3	50	9	14	2,8	2,1	2174	0,45
E.1813.1.M03	M 3	2.8	56	10	18	3,5	2,7	2174	0,5
E.1813.1.M035	M 3,5	3.25	56	11	20	4,0	3	2174	0,6
E.1813.1.M04	M 4	3.7	63	12	21	4,5	3,4	2174	0,7
E.1813.1.M045	M 4,5	4.15	70	14	25	6,0	4,9	2174	0,75
E.1813.1.M05	M 5	4.65	70	14	25	6,0	4,9	2174	0,8
E.1813.1.M055	M 5,5	5.1	80	14	30	6,0	4,9	2174	0,9
E.1813.1.M06	M 6	5.55	80	16	30	6,0	4,9	2174	1,0
E.1813.1.M07	M 7	6.55	80	16	30	7,0	5,5	2174	1,0
E.1813.1.M08	M 8	7.45	90	18	35	8,0	6,2	2174	1,25
E.1813.1.M09	M 9	8.45	90	18	35	9,0	7,0	2174	1,25
E.1813.1.M10	M 10	9.35	100	20	39	10,0	8,0	2174	1,5
E.1813.1.M11	M 11	10.35	100	22	-	8,0	6,2	2174	1,5
E.1813.1.M12	M 12	11.2	110	24	-	9,0	7,0	2174	1,75
E.1813.1.M14	M 14	13.1	110	25	-	11,0	9,0	2174	2,0
E.1813.1.M16	M 16	15.1	110	27	-	12,0	9,0	2174	2,0
E.1813.1.M18	M 18	16.8	125	32	-	14,0	11,0	2174	2,5
E.1813.1.M20	M 20	18.8	140	32	-	16,0	12,0	2174	2,5
E.1813.1.M22	M 22	20.8	140	32	-	18,0	14,5	2174	2,5
E.1813.1.M24	M 24	22.6	160	36	-	18,0	14,5	2174	3,0
